Введение продукта

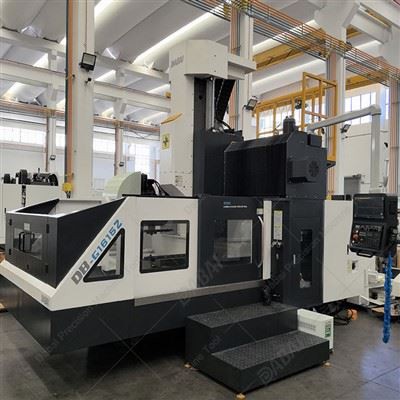

Портальный 5-осевой станок с ЧПУ использует фиксацию портальной рамы, рабочий стол перемещается по станине (ось X), шпиндельная коробка перемещается по седлу (ось Z), седло и шпиндельная коробка перемещаются по балке (ось Y), шпиндельная коробка имеет квадратную структуру поршня, а скорость изменяется с помощью двух-ступенчатого редуктора для удовлетворения потребностей в низкоскоростном постоянном крутящем моменте и высокая-резка с постоянной мощностью и высокой скоростью. Он в основном используется для обработки мелких и средних-сложных деталей из черных и цветных-черных металлов и подходит для обработки деталей в гражданской авиации, автомобильной, энергетической, информационной, литейной и других отраслях промышленности.
Характеристики машины
Общая конструкция конструкции с высокой-жесткостью:Структура каждого компонента была проанализирована методом конечных элементов, что обеспечивает высокую точность обработки и стабильную производительность.
Поручни кровати:Импортные роликовые линейные направляющие, двойные направляющие и конструкция станины с четырьмя направляющими, высокая жесткость и хорошие динамические характеристики.
Главный привод:Двухскоростной-редуктор используется для эффективного увеличения выходного крутящего момента шпинделя, что позволяет выполнять тяжелую резку.
Балка и таран:Ступеньки с большим-пролетом, отличная устойчивость к изгибу и кручению, хорошая жесткость резки и стабильная точность обработки. Импортные шпиндели выбираются с высоким крутящим моментом и высокой скоростью, которые полностью отвечают требованиям расточки, фрезерования и сверления; плунжер имеет большое поперечное-сечение и четырехстороннюю-конструкцию, чтобы обеспечить стабильную обработку резки, особенно подходит для сильной резки, растачивания больших отверстий и пяти-сторонней обработки с использованием угловых головок.
Технические параметры
|
Модель продукта |
G1615Z |
||
|
Диапазон обработки |
Ширина двери |
мм |
1500 |
|
ось X |
мм |
1600 |
|
|
ось Y |
мм |
1500 |
|
|
ось Z |
мм |
800 |
|
|
Расстояние от носика шпинделя до рабочей поверхности |
мм |
150-950 |
|
|
Верстак |
Размер верстака (длина × ширина) |
мм |
1700×1200 |
|
Максимальная нагрузка |
T |
2.5 |
|
|
T-слоты (количество -, размер × расстояние) |
мм |
7-22×170 |
|
|
Шпиндель |
Тип слайда |
Т-тип |
|
|
Конус шпинделя (модель/установочный размер) |
BT50-φ190 |
||
|
Режим вождения |
Тип ремня |
||
|
Скорость шпинделя |
об/мин |
6000 |
|
|
Мощность шпинделя |
кВт |
15~18,5(широкая площадь) |
|
|
Крутящий момент шпинделя |
N.m |
143~236 |
|
|
Кормить |
Ось XYZ, быстрая скорость перемещения |
м/мин |
15/15/15 |
|
Скорость чипа |
мм/мин |
1-20000 |
|
|
Точность ГБ 20±0,5 градуса |
Точность позиционирования по оси X- |
мм |
0.017 |
|
Точность позиционирования по оси Y- |
мм |
0.014 |
|
|
Точность позиционирования по оси Z- |
мм |
0.013 |
|
|
Точность повторного позиционирования по оси X- |
мм |
0.01 |
|
|
Точность повторного позиционирования оси Y- |
мм |
0.01 |
|
|
Точность повторного позиционирования по оси Z- |
мм |
0.01 |
|
|
Магазин инструментов (опционально) |
Форма инструментального магазина |
Диск/цепь |
|
|
Емкость инструментального магазина |
24/32/40/60 |
||
|
Другой |
Требования к источнику питания |
КВА |
30 |
|
Давление источника воздуха |
МПа |
0.65 |
|
|
Полный вес машины ок. |
T |
15 |
|
Контроль качества и сертификация
Dabai Precision поддерживает строгие стандарты контроля качества, чтобы гарантировать, что каждый портальный 5-осевой станок с ЧПУ соответствует мировым стандартам точности:
- Полно-лазерная калибровка и 3D-проверка шара-прутка
- Имитационные испытания термической деформации
- Тест динамической балансировки шпинделей
- Сертифицирован по ISO9001:2015.
- Дополнительные сертификаты CE, UL и TUV для соответствия экспортным требованиям.
- Все машины перед отправкой проверяются при моделируемых производственных нагрузках.
Упаковка и доставка по всему миру
Мы обеспечиваем прочную и безопасную экспортную упаковку:
- Влагостойкая-внутренняя упаковка и анти-коррозионное покрытие.
- Деревянные ящики, армированные сталью-для обеспечения структурной безопасности.
- Стандартная доставка включает в себя морские перевозки и внутренние перевозки.
- Сроки выполнения: обычно 7-30 дней в зависимости от уровня настройки.
После-поддержка продаж
Каждый портальный 5-осевой станок с ЧПУ, продаваемый Dabai Precision, включает в себя комплексное после-сервисное обслуживание:
- Полная гарантия 12 месяцев на механические и электрические компоненты.
- Помощь в установке на-сайте или через удаленное видео
- Онлайн-поддержка и диагностика доступны 24/7.
- Наличие запасных частей для обеспечения долгосрочного-непрерывного обслуживания
- Дополнительное обучение операторов-на месте или на территории клиента.
